高新区某软件园实验室防雷、防静电检测现场问题简述
发表时间:2019-12-05     阅读次数:

高新区某软件园实验室防雷、防静电检测现场问题简述

一、

被检物简述:

1、被检物为软件测试实验室;

2、所在建筑物为高层办公大楼,实验室位于一楼;

3、面积约1500平方米;

4、实验室分隔成多间相对独立间,各独立间有地线引入;

5、已新建人工接地网;

6、引下线通过屏蔽套管埋地引入,接地线均为BV多股铜线;

7、静电地板下设有均压环;

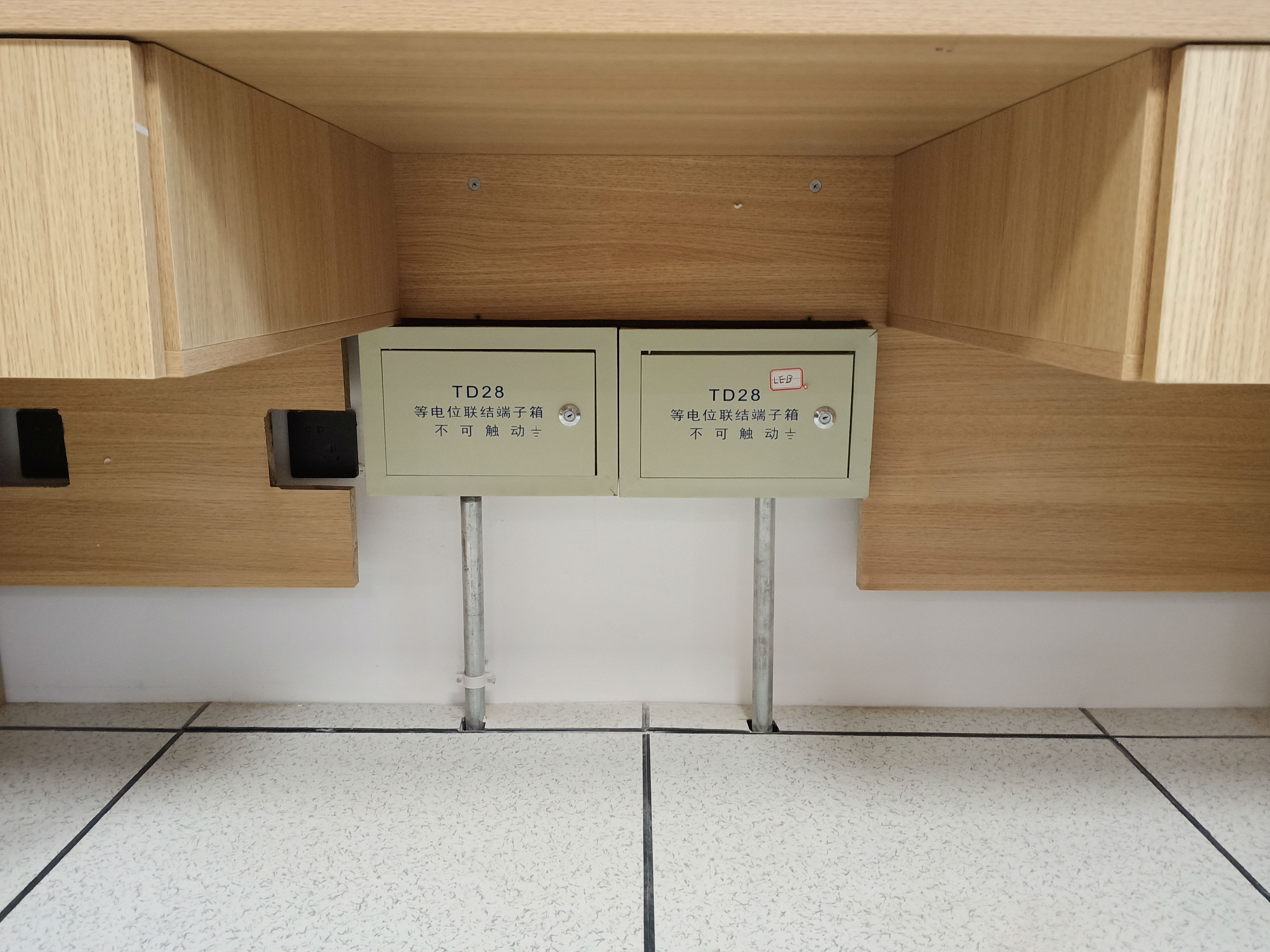

8、实验室离地30CM及2M处装设有等电位汇流箱;

9、建筑物已装设有完备的直击雷防护装置,实验室配电从建筑物负一楼 配电间单独引入,并且总配电箱装有第一级浪涌保护器;

10、属三类防雷建筑物,雷电防护等级为C级;

11、实验室处在的雷电防护区为LPZ1与LPZ2间;

12、供电制式为:TN-C-S

检测范围:

建筑物防雷装置检测 R 建筑物电子信息系统防雷装置检测

易燃易爆场所防雷、防静电设施检测 大型接地装置检测

石油化工防雷、防静电设施检测 R 弱电防雷、防静电设施检测

被检项目:

接闪器 ? 引下线 ? 接地装置

? 等电位连接 R 屏蔽 ? 电涌保护器

二、防雷问题图例:

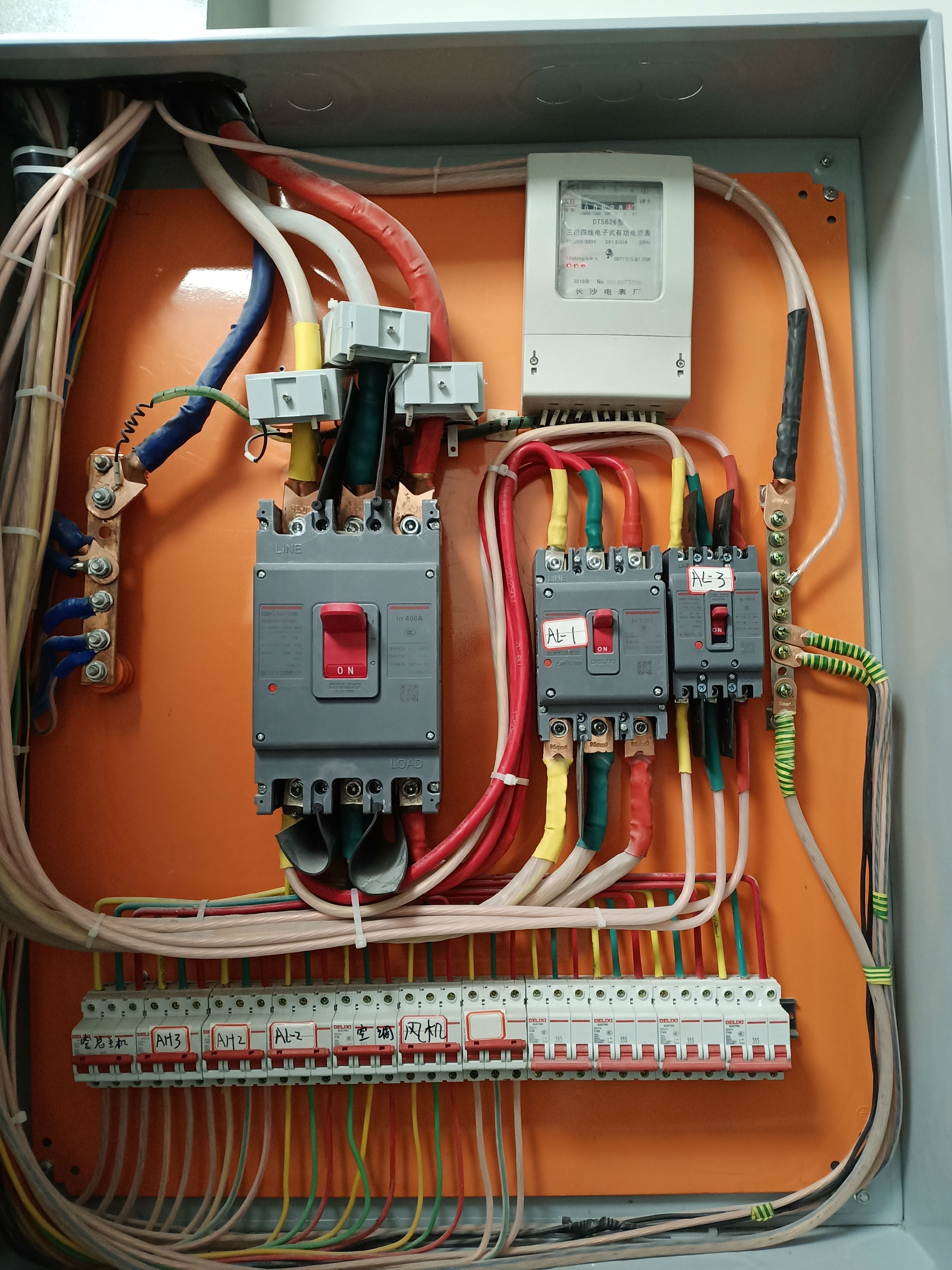

1、因实验室处于LPZ1LPZ2边界,分配电箱内未装设该分级SPD,建议增加8/20μS Ⅱ类试验In20KA的浪涌保护器。

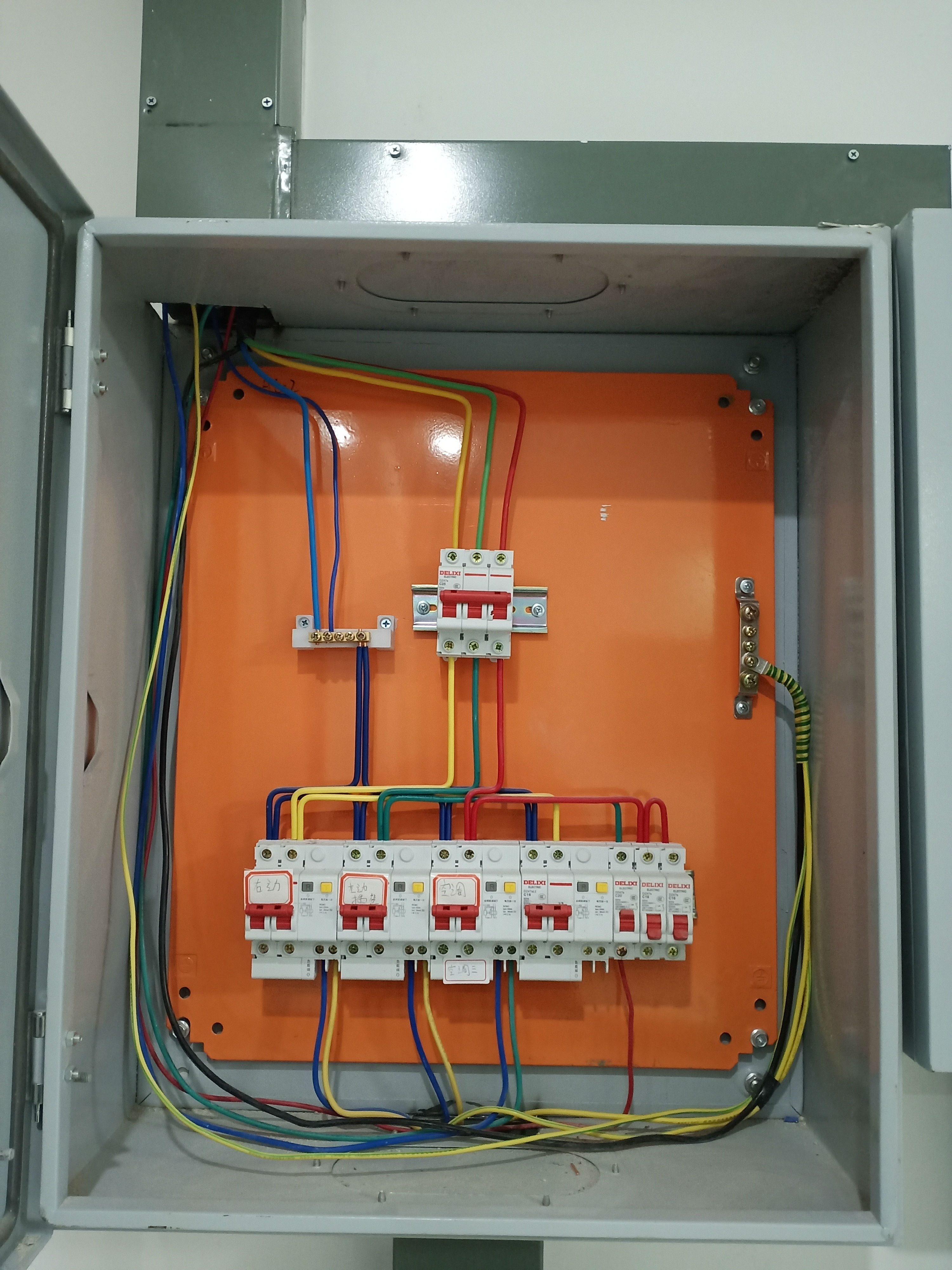

2、中心实验平台处于后续防护区的边界,现场的设备机房配电箱和需要特殊保护的电子信息设备端口处未装设满足该分级要求的SPD建议增加8/20μS Ⅱ类试验In3KA的浪涌保护器。

3、接地网为人工接地网,按设计要求,接地电阻值应≤1欧姆,现场检测数据为1.9欧姆,故应通过增大接地面积或加深接地极以及改善土壤电阻率。

4、静电地板以下设有均压环,均压环材质为3×25mm热镀锌扁钢,搭接为2倍宽度的双面焊接。因静电地板与均压环的过渡电阻值均大于0.2欧姆,问题为均压环未通过多点与静电地板金属龙骨可靠跨接,建议整改。
